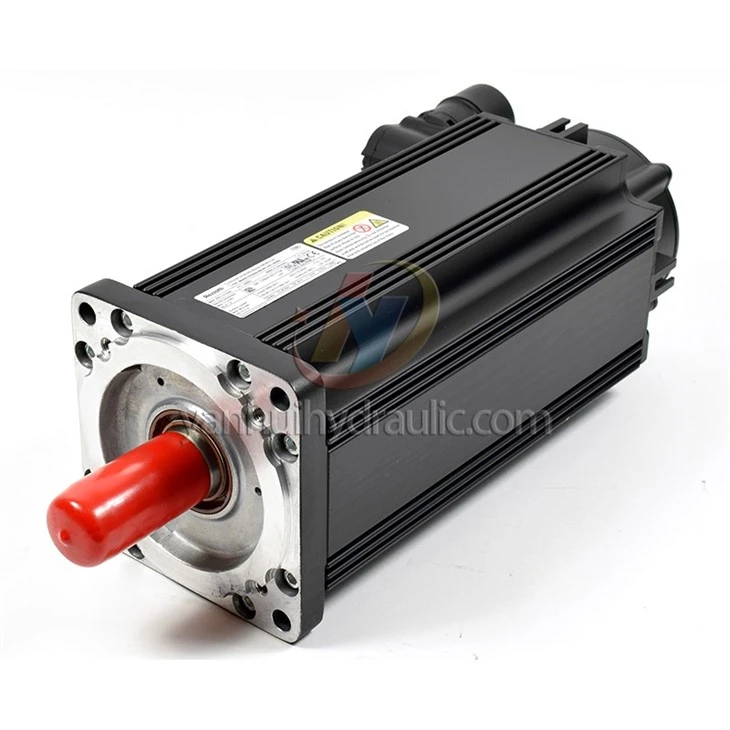

МСК071Д-0300-НН-М1-УГ1-НННН

Преглед производа

Кључне предности

• Велика густина снаге и динамички одзив: Компактан дизајн са 71 оквиром испоручује континуирани обртни момент до 20 Нм (термичка оцена 100 К) и вршни обртни момент до 52,5 Нм, омогућавајући брзо убрзање и динамичке профиле успоравања.
• Висока{0}}прецизна оптичка повратна информација: Интегрисани апсолутни енкодер са више обртаја са Хиперфаце интерфејсом (128 периода сигнала) обезбеђује податке о апсолутној позицији без потребе за ресетовањем меморије окретаја са батеријом{1}}покретањем циклуса напајања.
• Интегрисана електрично отпуштена кочница: Уграђена-кочница за задржавање од 23 Нм обезбеђује задржавање статичке осе током стања-искључења или хитног заустављања, спречавајући случајно вертикално померање или оптерећење.
• Без одржавања{0}}Хлађење природном конвекцијом: Дизајн пасивног површинског хлађења елиминише вибрације вентилатора, спољну буку, помоћне водове за хлађење и рутинско одржавање филтера.
• Разноврсна електрична веза: Садржи конектор за енкодер који се може окретати за 240- за флексибилно вођење каблова у орманима и кућиштима са ограниченим простором.
• Индустријска издржљивост: Одређен према стандарду заштите ИП65 и топлотној изолацији класе 155 (Ф) за високу отпорност на прашину, влагу и повишене радне температуре околине.

•

Техничке спецификације

▔▔

Опције конфигурације

Потпуна анализа кода модела за МСК071Д-0300-НН-М1-УГ1-НННН илуструје његове специфичне структурне и електричне параметре:

• Величина оквира мотора:МСК071 (класа величине прирубнице 70 мм, средња густина снаге)
• Дужина оквира:Д (Дуга дужина рама за висок стални обртни момент мировања)
• Код намотаја:0300 (Стандардна оцена брзине оптимизована за напајање инвертера 400В/480В)
• Режим хлађења:НН (природна конвекција, не-вентилирано пасивно површинско хлађење)
• Тип кодера:М1 (Оптички енкодер, апсолутни више-окрет, подржан ЕнДат 2.1 / Хиперфаце протокол)
• Електрични прикључак:УГ1 (ротирајући конектор за напајање, стандардно-кућиште са прирубницом под правим углом)
• Дизајн осовине:Обична осовина без кључа, интегрисани заптивни прстен вратила
• Кочница за задржавање:НННН (стандардна верзија мотора без интегрисане механичке кочнице)

Кључни материјали и компоненте

▔▔

• Трајни магнети:Трајни магнети високог{0}}квалитета НдФеБ (неодимијум гвожђе бор) постављени на ротор обезбеђују максималну густину магнетног флукса, супериорну отпорност на демагнетизацију и високу термичку стабилност до 150 степени Ц.
• Склоп осовине:Прецизно-брушено високо{1}}осовинско вратило од конструкцијског челика које нуди високу торзиону крутост и отпорност на хабање против сталних динамичких радијалних оптерећења.
• Изолација намотаја:Изолациони систем класе 155 (Ф) који користи високо-диелектричну бакарну магнетну жицу и епоксидну вакуумску импрегнацију за термичку издржљивост и отпорност на влагу.
• Становање:Кућиште од-ливене под притиском високе-затезне легуре алуминијума са површинском обрадом-превученом прахом за побољшани структурални интегритет и пасивно одвођење топлоте.
• Заптивке вратила:Флуоругљени гумени (ФКМ / Витон) радијални заптивни прстен вратила обезбеђује компатибилност заптивне течности са синтетичким уљима, расхладним течностима и индустријским хидрауличним течностима.

Заштита амбалаже и транспорта

▔▔

• Примарно паковање:Умотан у заштитну полиетиленску фолију од електростатичког пражњења (ЕСД) и филм који спречава корозију испарења (ВЦИ) против -рђе.
• Ублажавање шока:Уметци од експандиране полиуретанске (ЕПУ) пене високе густине -пристају- облажу оквир мотора, спречавајући померање и апсорбујући силе пада/удара током транспорта.
• Сигурно сидрење:Спољна-тешка картонска амбалажа ојачана заштитним ивицама унутрашњег угла и двоструким-полипропиленским тракама.
• Палетирање на велико и извоз:За више{0}}пошиљке, контејнери се слажу на дрвене палете усаглашене са ИСПМ-15 термички-третираним, термички скупљане у тешку пластичну амбалажу и причвршћене челичним тракама за везивање да би преживеле интермодално транспортовање.

Aпплицације

1. Серво-погони хидрауличних пумпи са променљивом брзином (Ситроник системи)

У динамичким електро{0}}хидрауличним погонским јединицама, овај мотор се директно повезује са унутрашњим зупчастим пумпама или аксијалним клипним пумпама. Динамички усклађује брзину и обртни момент мотора са захтевом за притиском и протоком:

• Функција: Извршава{0}}одржавање притиска у затвореној петљи и брзо пребацивање протока. Када се системски притисак достигне, мотор пада на ниско стање-по броју обртаја, смањујући потрошњу енергије до 70 процената у поређењу са индукционим пумпама са фиксном{4}}брзином.
• Опрема: Хидрауличне машине за бризгање, пресе{0}} за ливење под притиском, хидрауличне пресе за штанцање и хидрауличне кочнице за савијање.

2. Секундарне осе-високе прецизности алатних машина

• Функција: Контролише аутоматизоване мењаче алата (АТЦ), индексирајуће ротационе столове и помоћне осе за помицање које захтевају глатко кретање и велики обртни момент када су у стању мировања.
• Опрема: ЦНЦ машине за глодање, вертикални обрадни центри и стругови за више{0}}оси.

3. Паковање и претварање Ротари Цут-Искључено/Додајна станица

• Функција: Покреће ротационе попречне{0}}резиваче и-ваљке за увлачење филма велике брзине који захтевају велико убрзање током континуираних циклуса индексирања.
• Опрема: Машине за паковање у вертикалном облику{0}}испунити-, континуалне ротационе калупе и флексографске штампарске машине.

Повезани модели

ФАК

П: Како да потврдим тачну конфигурацију модела МСК071Д-0300-НН-М1-УГ1-НННН?

О: Дешифрујте сваки сегмент броја дела: МСК071 одређује величину оквира, Д означава дужину, 0300 је напон намотаја, НН представља природно конвекцијско хлађење, М1 означава више-апсолутни оптички енкодер, УГ1 дефинише оријентацију прикључка који се може окретати, а НННН означава да нема механичке кочнице.

П: Који кључни параметри морају бити усклађени када се постојећи серво мотор замењује овим моделом?

О: Морате да проверите четири примарна параметра: механичке димензије прирубнице и пречник осовине, тип повратне спреге намотаја (протокол оптичког енкодера М1), електричну континуалну/вршну потрошњу струје која одговара излазу претварача контролера погона и присуство или одсуство кочнице за задржавање (НННН против кочнице опција).

П: Да ли је овај мотор погодан за директно урањање или директан контакт са хидрауличном течношћу високог{0}}притиска?

О: Мотор има степен заштите ИП65 са стандардним Витон заптивкама вратила, што га чини погодним за излагање расхладним течностима и хидрауличним уљима од прскања. Међутим, није дизајниран за континуирано урањање у течност или млаз отвора високог{2}}притиска без спољних штитника од прскања.
